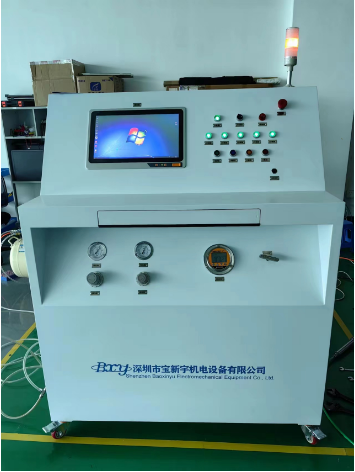

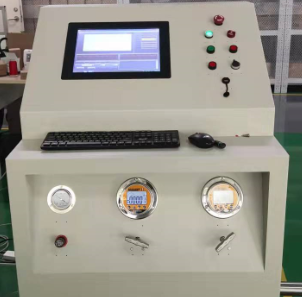

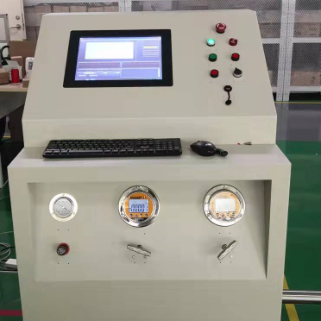

一：電磁閥自動校驗裝置概述
電磁閥自動校驗裝置集液壓系統、電控系統、上位機軟件于一體，裝置應滿足自動化要求，可單獨對某一個電磁閥，或者成套對兩個快關電磁閥性能進行檢測，還可對于管路上的壓力開關進行泄漏測試。操作人員通過軟件基本操作和設置，能夠進行電磁閥電流特性試驗、勵磁密封性試驗和失磁密封性試驗、壓力開關泄漏測試，同步測量快關電磁閥啟停時間特性（動作時間等）、電磁閥啟動電壓等特性參數，試驗結束后自動生成電磁閥檢測校驗報告，并自動判斷電磁閥性能是否合格。整個試驗過程全部電腦自動控制，所有的試驗設定和操作都可在自動控制臺完成，也可以手動遠程單獨控制各個閥門，計算機自動生成壓力、時間曲線，實時顯示，并將各種數據存儲，隨時可打印出檢驗報告。
二：電磁閥自動校驗裝置主要技術參數
1：電源電壓：220VAC
2：試壓介質：液壓油
3：額定工作壓力：42.0MPa
4：試壓范圍：0~41.4MPa
5：控制方式：PLC自動控制
6：壓力測量精度：0.5%F.S
7：壓力控制精度：±2%
三：電磁閥自動校驗裝置主要性能特點
1：校驗裝置液壓增壓系統，可保證0-41.3MPa試壓范圍；
2：高壓回路管配件的額定工作壓力68.9MPa/10000psi，確保設備安全可靠；
3：安全壓力安全保障措施，確保操作人員和設備的安全性；
4：控制系統具有超壓、泄漏、超時等意外狀況的報警停機保護措施；
5：高精度控制系統，閉環反饋，智能PID調節系統，壓力傳感器位于試驗工件終端，保證試驗壓力測試精度可達1%。
四 ：電磁閥自動校驗裝置的數據管理功能
1： 自動生成檢測報告；
2：電磁閥檢測數據儲存及管理、歷史數據可調用；
3：壓力開關檢測數據存儲機管理、歷史數據可調用；
4：電磁閥、壓力開關、傳感器基本信息管理。
